一、概述

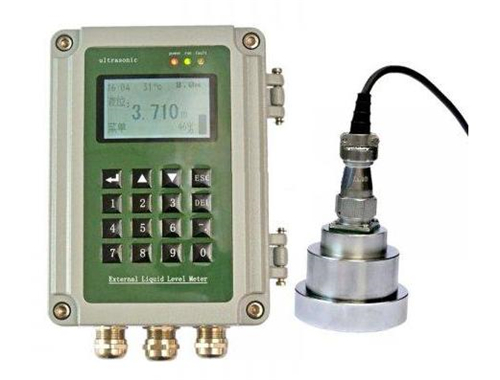

超聲波液位計測量時將超聲波探頭安裝于被測容器外壁的正下方(底部)，無需開孔，安裝簡易，不影響現場生產，可實現對高溫，高壓密閉容器內各種有毒物質，各種純凈液體的精確測量。儀器采用隔爆設計，滿足防爆要求.

二、儀器特點

☆探頭外置，無需對被測容器開孔，真正實現非接觸測量，適用于對各種密閉容器內有毒、易揮發、易燃、易爆、強腐蝕性等液體介質液位的精確測量。

☆儀器無任何機械可動部件，壽命長。無腐蝕、無污染、使用面積廣。

☆儀器內置ASIC(智能超聲波專用硬件集成電路)，使儀器體積小、測量結果穩定、可靠，能適合于各種被測液體和被測容器，現場安裝簡易，無需復雜的現場標定。

☆儀器內置自動溫度修正、自動固定距離標定等多種校準功能，使測量結果更加準確、可靠。

☆儀器功能齊全，具有RS485輸出、4-20mA輸出、開關量輸出。

三、應用

應用領域

☆ 藥業制造業

反應液在管道\儲罐內部液位控制等

☆石油化工

輸油管道\儲罐內部液位控制等

☆食品工業

釀酒、飲料、牛奶生產、儲罐\管道等液位檢測與監控工程項目中

☆控制系統配套使用

應用條件

介質純凈度

液體中不能充滿密集氣泡。

液體中不能懸浮大量固體，如結晶物。

容器底部不能沉積大量泥沙及沉淀物。

介質粘度

動力粘度<10mPaS時正常測量。10mPaS<動力粘度<30mPaS時可能會使儀表量程減小。動力粘度>30mPaS時不能測量。

注：隨溫度升高粘度降低，大部分高粘度的液體受溫度影響更為明顯，所以在測量有粘度液體時就注意液體溫度影響。

被測容器

1、材質：安裝測量探頭處的容器壁要求用能夠良好傳遞信號的硬質材料制成。舉例：碳鋼、不銹鋼、各種硬金屬、玻璃鋼、硬質塑料、陶瓷、玻璃、硬橡膠等材料或其復合材料。安裝測量探頭處的容器壁若為多層材料，則層間應緊密接觸，無氣泡或氣體夾層.該處容器壁的內外表面應平整.舉例：硫化硬橡膠襯層，不銹鋼襯層，鈦襯層。

2、壁厚：2-70mm

3、罐型：球罐、臥罐、立式罐等。

四、技術參數

量程：3M、 5M 、8M、10M 、15M、20M 、25M、30M

精度：0.1%(罐壁過厚、壓力溫度不穩可能影響精度)

顯示：LED(可選LCD) 顯示分辨率：1MM

輸出(可選)

4～20mA(較大負載350Ω)、RS485、開關量

供電

電源：DC 12-24V或AC220V

物理特性

殼體材質：鑄鋁 防護等級：IP65 探頭IP68

安裝方式：磁力直接吸附或膠粘轉接片(鐵磁性)，再用磁力吸附

傳感器出線電纜：配標10M(可選任意長度)

外形尺寸：主機135X180X86

電氣接口規格：M20X1.5

穿線孔直徑：15MM材 質：尼龍

電源進線電纜：1.5M(可選任意長度) 傳感器電纜：5M(可選配任意長度、可選配傳感器電纜護套管)

環境性能

主機使用環境溫度：：-20℃~+70℃

超聲波探頭使用環境溫度:-20℃～+70℃

濕度：15%～100% RH
